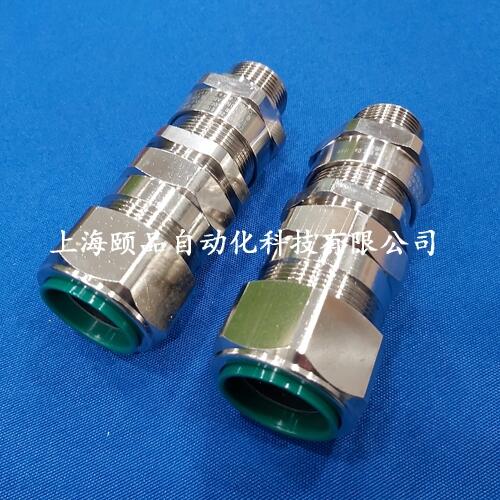

cmp铠装防爆格兰（e1fw系列）招商信息-z6尊龙旗舰厅

cmp代理商：上海颐品自动化科技有限公司

全球认证，易爆环境电缆密封接头

• 金属“面对面”铠装夹紧
• 直接和远程安装
• 位移式防爆内护层密封
• 可控的“负载拉伸”外护层密封
• 独特的ostg防止过度锁紧
• 防止产生“冷流”影响的设计
• -60℃ – 130˚c
• class i zone 1, 21和zone 2, 22 class i division 2 abcd
• 全球认证标记，iec ex、atex和ccsaus
• emc试验

cmp产品认证：

cmp产品选型表（e1fw）

展示:    英制 公制 -上海颐品自动化科技有限公司 4008552521

电缆接头规格	进口螺纹 c（螺纹长度可调整）					电缆内护层直径a		电缆 外 径 b		铠层厚度		对边 直径 d	对角 直径 d	名义安装 长度f	组合订单参考号 （*黄铜，公制）			管套	电缆 密封接头 重量 (kgs)
	标准				可选
	公制	螺纹长度（公制）e	npt	螺纹长度 (npt)e	npt	小	大	小	大	小	大	大	大		规格	型号	订货 后缀
20s16	m20	15.0	½	19.9	¾"	3.1	8.6	6.1	13.1	0.8	1.3	24.0	26.4	72.5	20s16	e1fw	1ra	pvc04	0.16
20s	m20	15.0	½	19.9	¾"	6.1	11.6	9.5	15.9	0.8	1.3	24.0	26.4	70.0	20s	e1fw	1ra	pvc04	0.15
20	m20	15.0	½	19.9	¾"	6.5	13.9	12.5	20.9	0.8	1.3	30.5	33.6	73.0	20	e1fw	1ra	pvc06	0.21
25s	m25	15.0	¾	20.2	1"	11.1	19.9	14.0	22.0	1.3	1.6	37.5	41.3	89.0	25s	e1fw	1ra	pvc09	0.33
25	m25	15.0	¾	20.2	1"	11.1	19.9	18.2	26.2	1.3	1.6	37.5	41.3	89.0	25	e1fw	1ra	pvc09	0.33
32	m32	15.0	1	25.0	1 ¼"	17.0	26.2	23.7	33.9	1.6	2.0	46.0	50.6	86.0	32	e1fw	1ra	pvc11	0.43
40	m40	15.0	1 ¼	25.6	1 ½"	22.0	32.1	27.9	40.4	1.6	2.0	55.0	60.5	90.0	40	e1fw	1ra	pvc15	0.62
50s	m50	15.0	1 ½	26.1	2"	29.5	38.1	35.2	46.7	2.0	2.5	60.0	66.0	91.0	50s	e1fw	1ra	pvc18	0.75
50	m50	15.0	2	26.9	2 ½"	35.6	44.0	40.4	53.0	2.0	2.5	70.1	77.1	95.0	50	e1fw	1ra	pvc21	0.95
63s	m63	15.0	2	26.9	2 ½"	40.1	49.9	45.6	59.4	2.0	2.5	75.0	82.5	102.0	63s	e1fw	1ra	pvc23	1.34
63	m63	15.0	2 ½	39.9	3"	47.2	55.9	54.6	65.8	2.0	2.5	80.0	88.0	104.0	63	e1fw	1ra	pvc25	1.34
75s	m75	15.0	2 ½	39.9	3"	52.8	61.9	59.0	72.0	2.0	2.5	90.0	99.0	115.0	75s	e1fw	1ra	pvc28	2.11
75	m75	15.0	3	41.5	3 ½"	59.1	67.9	66.7	78.4	2.5	3.0	100.0	110.0	117.0	75	e1fw	1ra	pvc30	2.42
90	m90	24.0	3 ½	42.8	4"	66.6	78.6	76.2	90.3	3.2	4.0	114.3	125.4	147.0	90	e1fw	1ra	pvc32	4.21
100	m100	24.0	3 ½	42.8	4"	76.0	90.9	86.1	101.4	3.2	4.0	123.0	135.3	140.0	100	e1fw	1ra	lsf33	4.45
115	m115	24.0	4"	44.0	5"	86.0	97.9	101.5	110.2	3.2	4.0	133.4	146.7	162.0	115	e1fw	1ra	lsf34	6.19
130	m130	24.0	5"	46.8	-	97.0	114.9	110.2	123.2	3.2	4.0	152.4	167.6	174.0	130	e1fw	1ra	lsf35	8.34
如无特殊备注，所有尺寸单位均为毫米

cmp防爆格兰（a2f系列）

cmp代理商：上海颐品自动化科技有限公司

关键词：cmp防爆格兰，cmp防爆密封接头，cmp防爆变径接头，cmp防爆堵头，cmp防爆呼吸阀
